Etrex 30xに走行ルートを表示させる

前回はGARMIN Etrex 30xに日本の地図をインストールするまでの手順までを整理してみた。

GARMIN(ガーミン) eTrex30x ハンディGPS eTrex30の後継 [並行輸入品]

メディア: エレクトロニクス

地図が入った段階でナビ機能は使えるようになっており、市町村名や駅名、コンビニなどを本体から探してナビすることもできるようになった。
だけど、やっぱりわざわざEtrexを入れたからには、決められたルートに従ってナビをしてもらいたいというのが人情だ。

最近はブルベやサイクルイベントなどのルートがRide with GPSで公開されていることが多く、こいつをうまく取り込むことができれば優勝間違いなしだろう。
というわけでまずは、自分でルートを作ってEtrexに取り込むまでの手順を紹介したいと思う。

GPXファイルを作ってみる

ルートファイルを作るには、前述のRide with GPSというサイトが便利だ（しかも無料）。
ridewithgps.com
ここから「ルートプランナー」を選んで作り始めるのだけど、ひとつ注意しておく点がある。
経路選択で「運転」「自転車」「歩行」のどれかを選べるようになっているんだけど、ここでは「運転」を選んでおいたほうがいい。
f:id:PikaCycling:20200926174731p:plain
というのも、RWGPS的には日本の国道は自動車専用道としてみなされるため、「自転車」を選んでしまうとひたすら脇道を選ばされてしまうのだ。
なので、絶対に国道は走りたくないマン以外は「運転」を選んでおくのが無難だ。

ルートの作り方

では試しに作ってみよう。

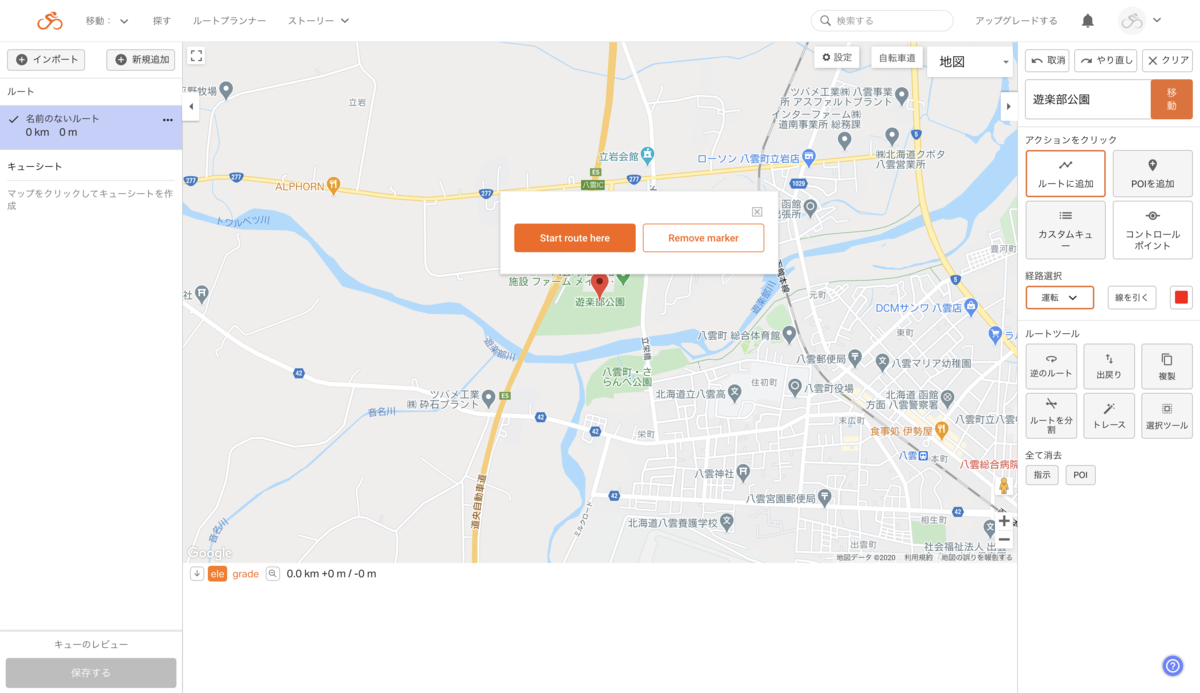

ロケーション入力にスタート地点のスポット名を入れると、日本語でも問題なく見つけてくれるので捗る。
f:id:PikaCycling:20200926175853p:plain
Start Route Hereを選んで、あとは同様に経由地を選んでいくと勝手に道に合わせてルートを作ってくれる。

機械は最短距離で引いてくれるのだけど、人間という生き物は回り道をしたくなるときもある。
f:id:PikaCycling:20200926180127p:plain

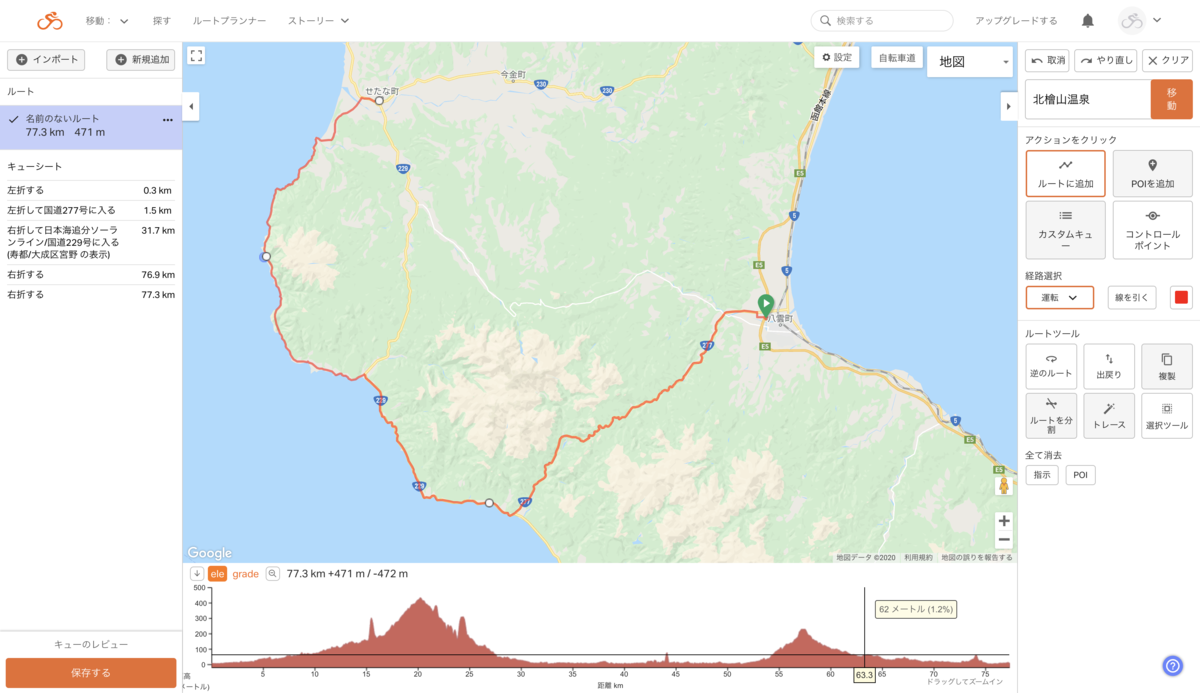

そんなときは赤い線をドラッグ・アンド・ドロップすると、
f:id:PikaCycling:20200926180330p:plain
こんなふうにかんたんに変更できる。

GPXファイルのインポート

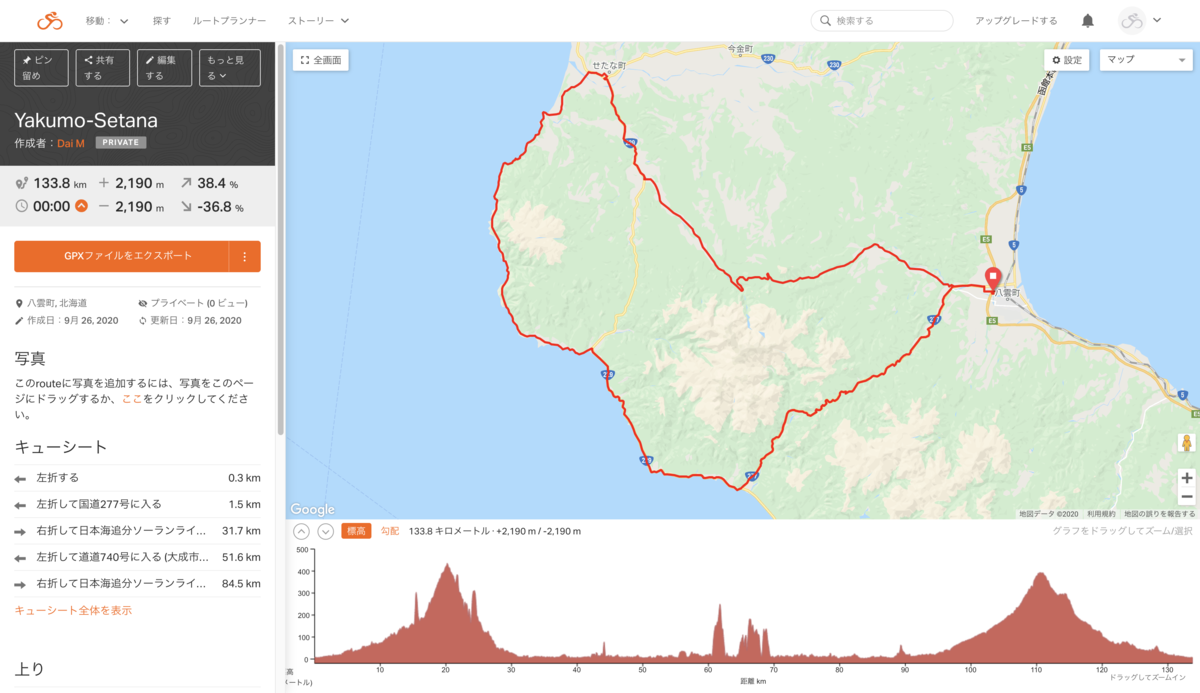

完成したら「保存する」を選び、タイトルをつけて、続いてEtrexへのインポート作業。
まずはこの画面からGPXファイルをダウンロードしておく。
f:id:PikaCycling:20200926180623p:plain

Etrexへのインポートに必要なのは、Basecampというソフト。
www.garmin.com
本来はこのソフトでもルートを作れるらしいんだけど、操作方法がよくわからなさすぎるのでオススメしない。
（これから説明するEtrex本体へのインポートさえややややこしい）

まず、さきほどダウンロードしたGPXファイルを、マイコンピュータの適当なフォルダにインポートする。
f:id:PikaCycling:20200926181103p:plain
ルートの色はピンクにしたほうが画面上で見やすい。

拡大して見てみると交差点で変な迂回をしていたりするので、キューシートと見比べて確認したほうが安全。

ポイント数が10,000を超えるとEtrexで表示しきれなくなってしまうというバグがある。
そういう場合は歯車のアイコンから「トラックのフィルタリング」をしてポイント数を減らす必要がある。

ここでの注意点は地図の選択。
前回も軽く説明したけれど、並行輸入版のEtrexに入れるべきOSMには、「Free maps for Garmin brand GPS devices」と「Garmin GPS英語版用日本地図データ」の2種類がある。
tmz.skr.jp
garmin.openstreetmap.nl

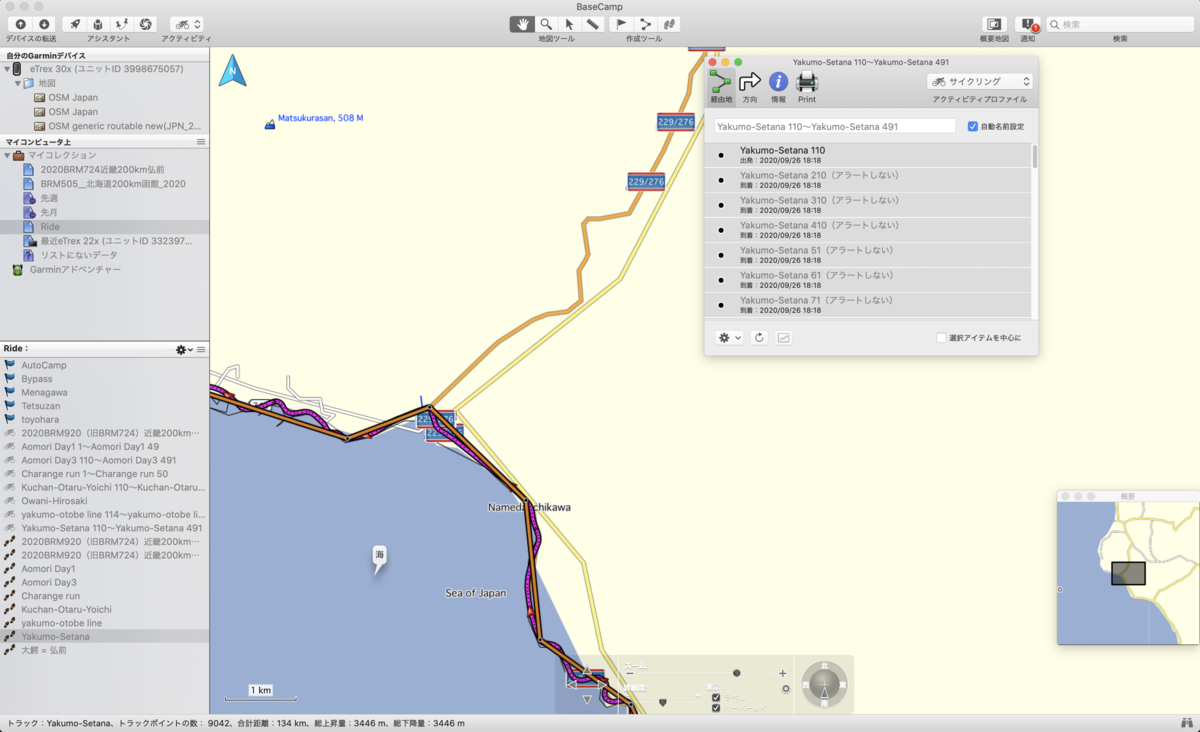

日本地図データのほうがコンビニなどもアイコンで表示されて便利なんだけど、自分の環境だとルートが道路に沿わず、こんなふうにポイントを直線で結ぶだけのものになってしまう。
f:id:PikaCycling:20200926181912p:plain

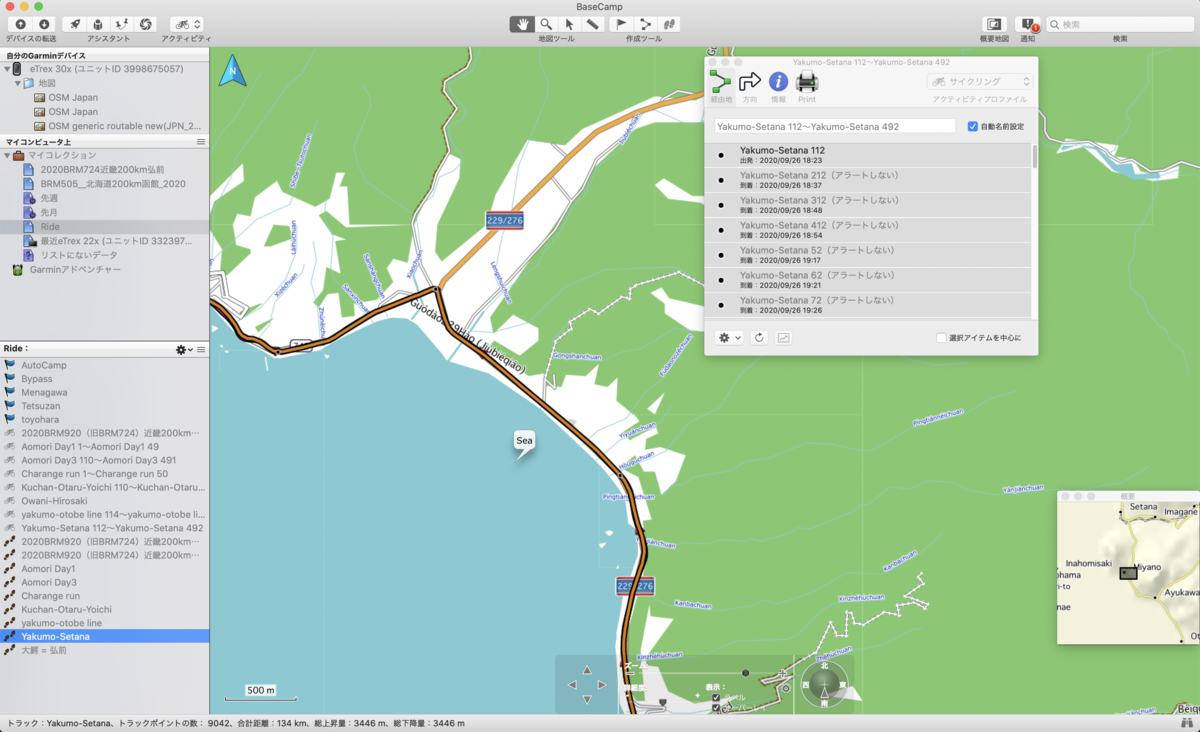

これだと全く使えないので、ルートを作るときのみ、Routableな地図を使っている。
そうするときちんと道路と同じ形のルートが作れるのだった。
f:id:PikaCycling:20200926182333p:plain

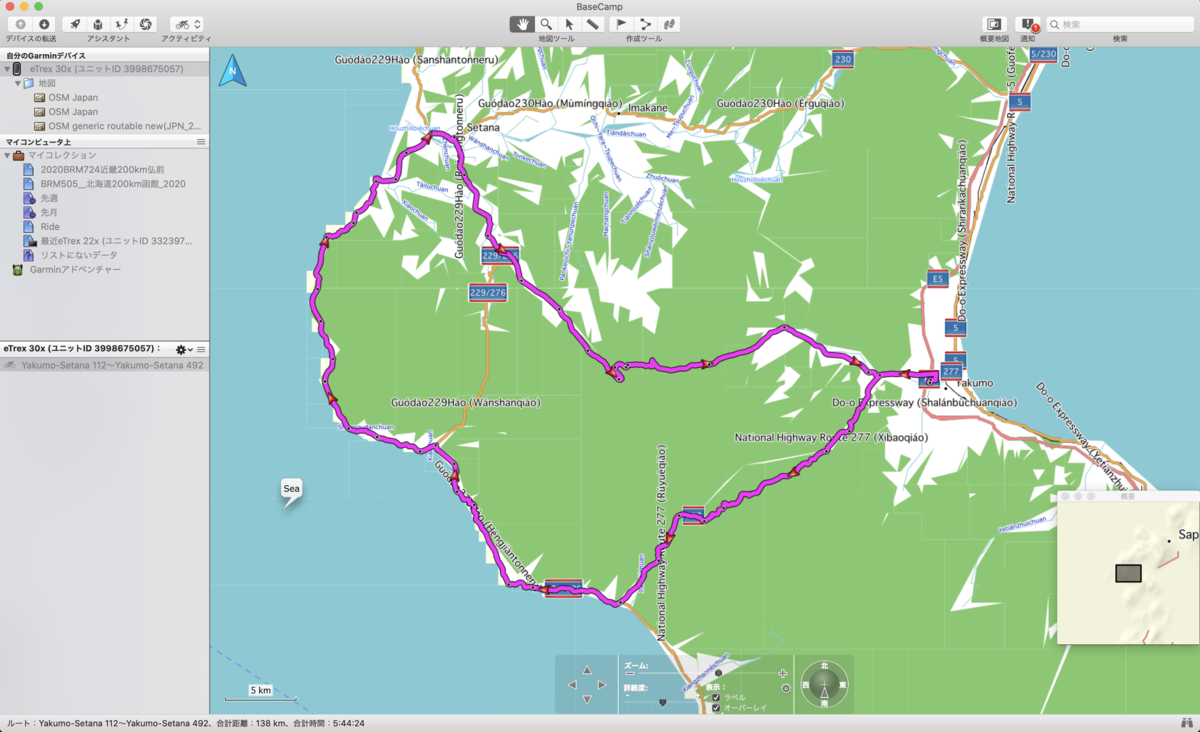

あとは完成したルートをコピーして、自分のEtrex内に貼り付ける。
f:id:PikaCycling:20200926182554p:plain

Etrexをパソコンから取り外して、うまくルートが表示できれば完成！
f:id:PikaCycling:20200926183434p:plain

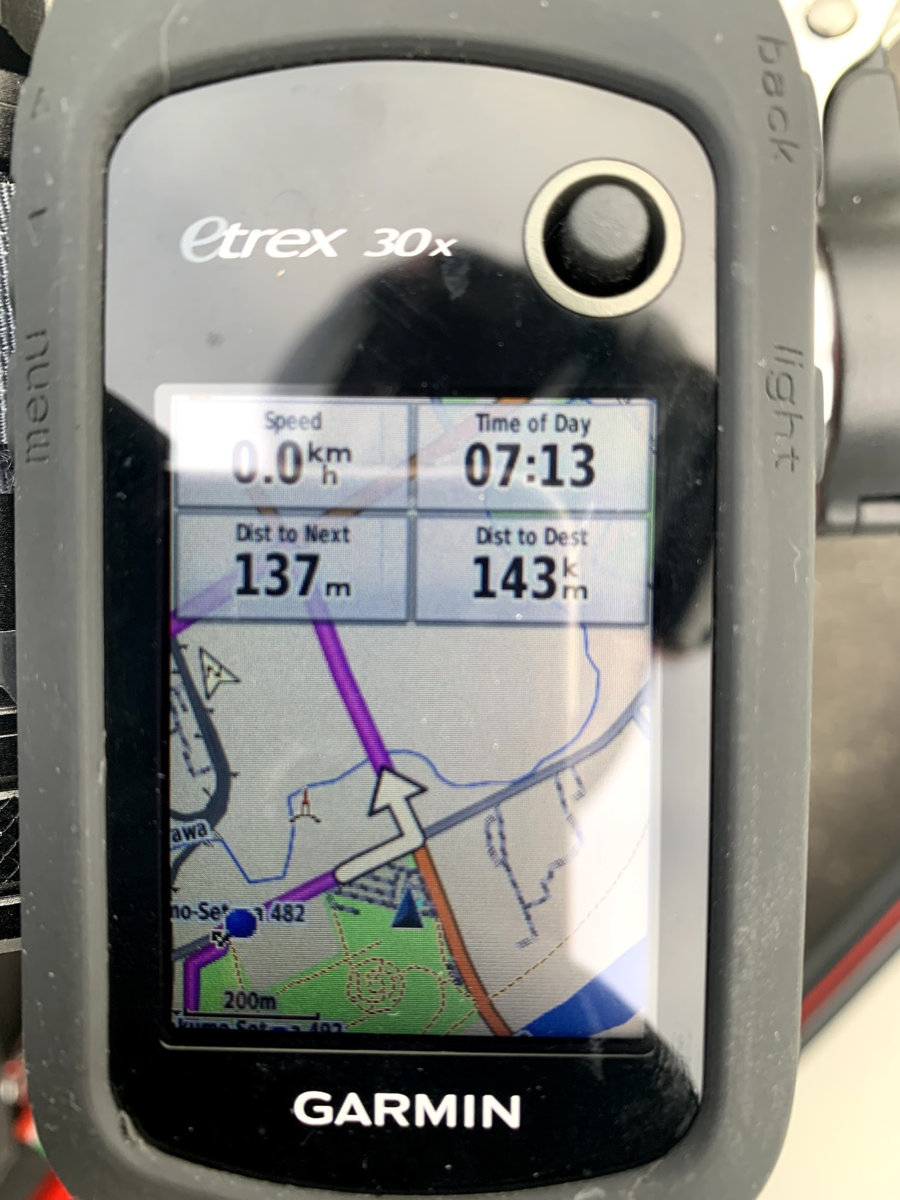

実際に表示させてみるとこんな感じで、かなり見やすい。
f:id:PikaCycling:20200928220326p:plain
画面上部には４つまで情報を表示できるようになっており、自分はロングライドの際「速度」「今の時間」「次のポイントまでの距離（Dist to Next）」「ゴールまでの距離（Dist to Dest）」を表示している。
